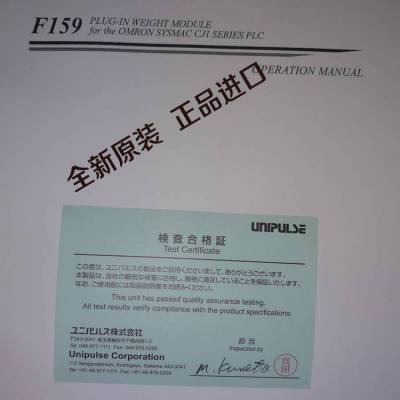

日本尤尼帕斯 快速称重模块 F159 压缩型测力传感器 自动称重及控制系统

压力传感器 UNBF-10KN型，荷重10KN,精度2%.

放大器 LC1111 LC1111（DC）输出0-10V 滤波1KHZ 输出是4-20mA

日本unipulse压缩型测力传感器UNBF-300N

压缩型测力传感 器

　
型号：

　　UNBF-300N UNBF-500N UNBF-1KN UNBF-2KN UNBF-3KN UNBF-5KN UNBF-10KN UNBF-20KN UNBF-30KN UNBF-50KN UNBF-100KN UNBF-200KN UNBF-300KN UNBF-500KN

　　特点：压缩型测力传感器。小型，薄所以容易安装

　　 容量300N～500kN

　　不锈钢制

　 小型，薄所以容易安装

UNIPULSE尤尼帕斯类：F701 F741-C F701-C F800 F850 F80*** F340A F370 F371 F381 F395 F490 F600 F80A-CF M350 F159 F741 F770

UNIPULSE尤尼帕斯称重控制类：F741-C F701 F701-S F701-P F701-C F800 F80*** F850 F600 F750 F80***-CK F80***-FB F80***-CF F80***-MD F159 F156 F600A等用于固体（散料/粉料），液体的定值给料,包装 灌装 分选 检重 失重 配料等计量形式的自动称重及控制系统。

放大器：LC240

DS252 无纸式打印机

M252B 智能打印机

UNIPULSE尤尼帕斯称重显示类：F741 F770 F890 等，可连接台秤，平台秤 汽车衡等各种称台组成的半自动/自动计量控制及管理系统。

UNIPULSE尤尼帕斯测力控制类：F381 F395 F372 F377 F370 F371 F320 F340A F490 F480 F130 F320 F350 等 用于各种拉力，压力 扭力 转矩及位移的力量测量及控制，如材料试验，零部件组装/配装，安装限位等各种控制系统。

技术参数：

　　型号

　　UNBF-300N, UNBF-500N, UNBF-1KN, UNBF-2KN, UNBF-3KN, UNBF-5KN, UNBF-10KN, UNBF-20KN

　　UNBF-30KN, UNBF-50KN, UNBF-100KN, UNBF-200KN, UNBF-300KN, UNBF-500KN

　　额定容量

　　300, 500, 1k, 2k, 3k, 5k, 10k, 20k

　　30k, 50k, 100k, 200k, 300k, 500k　　N

　　额定输出　　　2±0.5%　　　　mV/V

　允许超过负载　　150　　　%R.C.

　　　允许超过负载　　　　200　　%R.C.

　　零点平衡　　　±10　　　　%R.O.

　　非线性　　0.2　　0.35　　%R.O.

　　　　滞后性　　0.2　　0.35　　%R.O.

　　　　重复性　　0.1　　0.20　　%R.O.

　　补偿温度范围　－10～＋60　　℃

　　
允许温度范围　　－20～＋70　　℃

　　零点的温度影响　　0.1　　%R.O./10℃

　　输出的温度影响　　0.1　　%R.O./10℃

　　输入端子间阻抗　　约400　　Ω

　　输出端子间阻抗　　约350　　Ω

　　***激励电压　　10以下　　V(AC,DC)

　　激励电压　　18　　V(AC,DC)

　　绝缘阻抗(DC50V)　　1000以上　　MΩ

　　电缆线　　φ6 4芯屏蔽电缆线　　3m 头部散状　　　φ8 4芯屏蔽电缆线　　3m 头部散状

　　电缆线配色　　＋EXC：红　　＋SIG：白　　－EXC：蓝　　－SIG:黑　　SHIELD:黄

　　传感器材质　　不锈钢制

　　负载的弯度　　300N：0.060　　500N：0.040　　1KN：0.040　　2KN：0.035　　3KN：0.035　　5KN：0.035　　10KN：0.055　　20KN：0.050　　30KN：0.130　　50KN：0.140　　100KN：0.160　　200KN：0.200　　300KN：0.250　　500KN：0.350　　mm

　　固有频率　　　300N：2.8　　500N：3.6　　1KN：5.4　　2KN：7.8　　3KN：9.3　　5KN：13　　10KN：16　 20KN：23　　30KN：9　　50KN：12　　100KN：17　　200KN：9.4

　　300KN：8.9　　500KN：6.2　　kHz

　　重量　　300N：0.4　　500N：0.4　　1KN：0.4　　2KN：0.4　　3KN：0.4　　5KN：0.4　　10KN：0.4　　20KN：0.4　　30KN：1.8　　50KN：1.8　　100KN：1.8　　200KN：4.4

　　300KN：8.5　　500KN：13　　kg
